空調壓縮機殼體采用激光焊接工藝

空調壓縮機是在空調制冷劑回路中起壓縮驅動制冷劑的作用。空調壓縮機一般裝在室外機中。空調壓縮機把制冷劑從低壓區抽取來經壓縮后送到高壓區冷卻凝結，通過散熱片散發出熱量到空氣中，制冷劑也從氣態變成液態，壓力升高。

空調壓縮機外殼由上、下殼體組成，上殼體分布著排氣管，工藝管及吸氣管等部件，殼體底部裝有固定底座。在完成空調壓縮機內部器件和上殼體的安裝后，需要將上下殼體通過焊接封閉在一起，要求焊接外觀光滑，無裂紋，有一定致密性，無漏氣現象。目前，空調壓縮機的焊接一般采用激光焊接方式。

激光焊接是一種以高能量密度的激光束作為熱源的高效精密焊接方法，廣泛運用在電子電器，航空航天，汽車制造等行業，但是激光焊接也存在缺陷。常見的激光焊接缺陷如焊接飛濺，氣孔，破解，咬邊，焊縫堆積，焊接偏差，焊縫凹陷，焊縫成型不良，表面夾渣等。

其中焊接飛濺是由于被加工材料或工件表面未清洗干凈有油漬或污染度等，容易導致激光焊接飛濺，影響焊縫的表面之類，會污染和損壞鏡片；焊接氣孔產生是由于焊接表面未清洗感覺或鍍鋅板鋅蒸氣揮發導致焊縫表面產生氣孔。這些缺陷往往是可以通過前期監控工件表面清潔度進行有效避免。

清潔度：空調壓縮機激光焊接工藝質量關鍵

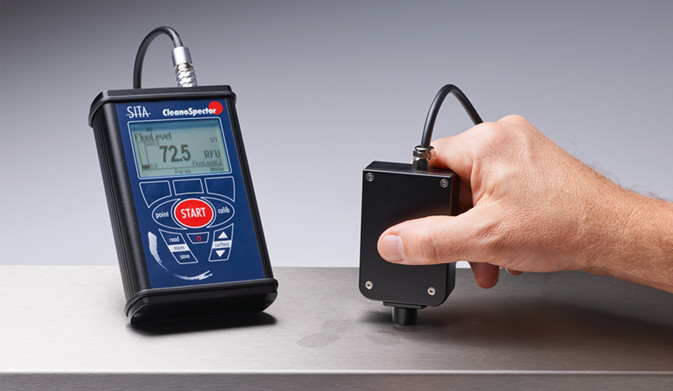

德國析塔SITA清潔度儀可以有效量化空調壓縮機殼體工件表面清潔度情況，判斷工件表面清潔度情況是否符合激光焊接要求，避免激光焊接出現焊接飛濺和氣孔問題。

析塔SITA清潔度儀采用共焦法原理，通過特定波長的UV光源發出的熒光對金屬件表面進行無損快速測量，內置的傳感器精準探測污染物引起的熒光強度，該熒光強度的大小取決于基材表面有機物殘留情況，從而能精準量化檢測金屬表面清潔度。

德國析塔SITA清潔度儀采用RFU值來衡量工件表面清潔度情況，RFU是相對熒光單位，常被用于做表面殘留污染物檢測，數值越大，則表明測試點的各類有機污染物（拉伸油、切削油、清洗劑、脫模蠟、膠黏劑、助焊劑等）殘留量越大。

德國析塔SITA表面清潔度儀只需3秒即可非接觸快速測量空調壓縮機殼體工件表面清潔度，能根據廠家內部要求判斷壓縮機殼體工件表面是否已經足夠干凈并可進入下一步焊接工序，減少焊接不良問題，進而協助生產和品質部門提高工作效率和降低不良率。

德國析塔SITA金屬表面清潔度儀測量空調壓縮機殼體清潔度案例

某國內知名空調壓縮機品牌制造商，出于焊接工藝改良的原因，需要將現有的釬焊工藝改為激光焊。以前的釬焊沒遇到氣孔的問題，但是激光焊出現問題頻率較高。因此迫切需要一款可以量化壓縮機殼體清潔度的儀器來管控清洗后的殼體的清潔度。此公司工藝部人員通過析塔SITA清潔度儀測試并收集數據后，發現供應商未清洗的殼體清潔度值在15~400 RFU波動，清洗后大部分殼體的清潔度值小于1 RFU（偶爾會有些局部部位清潔數值偏高，但還是會比未清洗前清潔度好）。通過這些數據建立內部清潔度值標準進而可以幫助工藝部、品質部人員進行殼體清潔度的管控，提升釬焊良率。

翁開爾是德國析塔SITA中國總代理，負責德國析塔SITA表面清潔度檢測儀，全自動動態靜態表面張力儀以及全自動泡沫分析儀等產品在中國的銷售和技術支持，歡迎致電【18566398802】咨詢。
